DAGE4000微焊點強度測試儀介紹

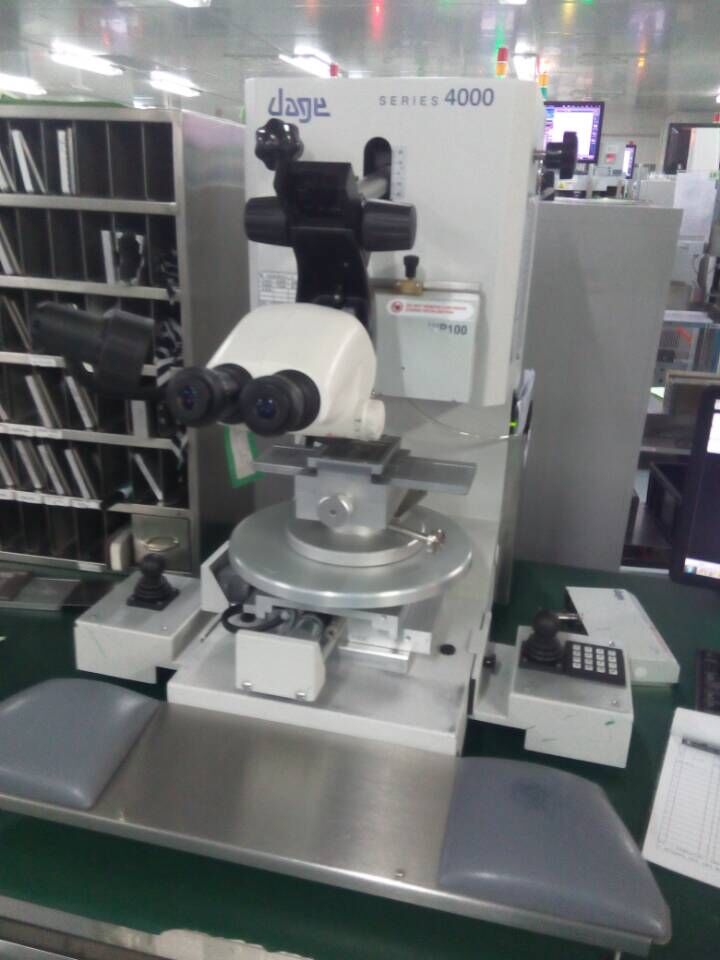

DAGE4000芯片推拉力測試儀

多功能推拉力測試機： 采用了AUTO-RANGE技術和VPM垂直定位技術,測試傳感器采用自動量程設計,分辨率高達0.0001克



推拉力測試機（多功能剪切力測試儀）是用于微電子封裝和PCBA電子組裝制造及其失效分析領域的專用動態測試儀器，是填補國內空白的微電子和電子制造領域的重要儀器設備。該設備測試迅速、準確、適用面廣、測試精度高，適用于半導體IC封裝測試、LED封裝測試、光電子器件封裝測試、PCBA電子組裝測試、汽車電子、航空航天、軍工等等。亦可用于各種電子分析及研究單位失效分析領域以及各類院校教學和研究。    該設備無論測試精度、重復可靠性、操控性和外觀設計，均達到世界一流的水平。

應用包括：wire pull, ball shear, tweezer pul,cold bump pull 和更專業的stud pull 等等。推拉力測試系統適用于半導體各種封裝形式測試金鋁線黏合力；及COB封裝、光電,LED,SMT組裝 , 原件與基板黏合測試；

推拉力測試機特點：

1、重量：65公斤

2、外觀：寬620毫米×長520毫米×高700毫米

3、工作臺X方向和Y方向最大行程60毫米；解析度0.25微米;運動時速度2.5毫米/秒;；可承受最大力200公斤；Z方向最大行程70毫米；

解析度1微米；運動時速度10毫米/秒；可承受最大力100公斤

4、測量范圍：100克/5000克/10公斤/100公斤

5、測量精度：0.1%

6、測量標準：國家鑒定 標準

推拉力測試機功能：

1、可實現多功能推拉力測試；

2、任意組合可實現多種功能測試；

3、滿足單一測試模組；

4、創新的機械設計模式；

5、強大的數據處理功能；

6、簡易的操作模式，方便、有效。

推拉力試驗機應用：

1、可進行各種推拉力測試: 金球、錫球、芯片、導線、焊接點等

2、最大測試負載力達500kg 3、獨立模組可自由添加任意測試模組:

4、強大分析軟件進行統計、破斷分析、QC報表等功能

5、 X 和 Z 軸可同時移動使拉力角度保持一致

6、 程式化自動測試功能 拉力測試

·金/鋁線拉力測試

·非破壞性拉力測試（無損拉克）

·鋁帶拉力測試

·非垂直（任何角度）拉力測試

·夾金/鋁線拉力測試

·夾元件拉力測試

·薄膜/鍍膜/芯片/組件 垂直拉力測試

·引腳疲勞拉力測試

下壓測試（Z軸垂直推力）

·下壓測試（Z軸垂直推力）

·非破壞性測試

·彎曲及壓斷測試

·引腳疲勞下壓測試

推力測試 ·推金/鋁線測試

·非破壞性推力測試（無損拉克）

·錫/金球推力測試

·錫球整列推力測試

·錫球矩陣推力測試

·芯片推力測試

·鋁帶推力測試

剝離測試

·鋁帶剝離測試

·非破壞性拉力測試（無損拉克）

滾動式測試 ·晶圓耐壓測試

·陶瓷耐壓測試

距離測量

·弧高量測

·3D高度映射

·任意距離測量

·探針式測高

·3軸距離測量
